隨著能源危機的日益加重及人們對環境保護意識的增強，太陽能光伏發電技術和風能發電技術越來越受全球各國重視，光伏及風能并網發電系統的數量、規模和應用規模都在不斷擴大，為確保光伏風能并網發電系統安全可靠運行，系統的防雷設計也越來越受重視。

一、光伏電站防雷配置

1、直接雷擊防護在電站適當部位安裝EPE-6000預放電避雷針，在機房房頂做避雷帶。避雷針和避雷帶可共用以獨立地網，接地電阻應小于10歐姆，有條件的情況下可盡量小。

2、電站電力傳輸

在各太陽能電池板電力匯流箱中安裝EPPG60防雷器，在直流配電柜中安裝EPPG100防雷器。

3、電站控制設備

在電站控制機房配電箱中安裝EPP65T電源防雷器，其他分配電箱中安裝EPP40T電源防雷器。

設備所用拖線板使用EPP10MS-6防雷插座，機架PDU選擇EPPJ10MS-8機架PDU

設備輸出到室外的信號線根據接口類型選擇加裝EPL-24或EPRJ45-5避雷器。

對圖像監控，在其輸出端及進線端安裝EPB-3/24三合一攝像機避雷器，EPC75-40B視頻信號防雷器，及電源防雷器。

4、電站接地系統

避雷針及避雷帶的接地應使用獨立地網。電源及控制部分可共用一地網。

整個系統內的設備外殼，電纜屏蔽層均需良好接地。

二、風能電站防雷配置

1、直接雷擊防護

槳葉上的接閃器要通過金屬連接帶連接到中間部位，然靠后可靠地引入大地，機艙頂部可加裝合適的避雷針以防止雷電擊中機艙。

機房區域可架設EPE-6000避雷針，房屋頂部架設避雷帶。

2、電站控制設備

在機艙控制柜內電機電源輸出端安裝EPPF100風電專用電源防雷器，從測風系統和遠端控制系統進入機艙的信號線要安裝合適的信號避雷器如EPRJ45-5，EPL-12/24。

在機艙控制系統、變槳系統電源配電箱中安裝EPP65T/S電源防雷器，其他分配電箱中安裝EPP40T電源防雷器。

在電站變頻柜輸入端安裝EPPF65專用風電防雷器，控制柜安裝EPP65T/S電源防雷器，其他分配電柜安裝EPP40T或EPP40S電源防雷器。

設備所用拖線板使用EPP10MS-6防雷插座，機架PDU選擇EPPJ10MS-8機架PDU

設備輸出到室外的信號線根據接口類型選擇加裝EPL-24或EPRJ45-5避雷器。

對圖像監控，在其輸出端及進線端安裝EPB-3/24三合一攝像機避雷器，EPC75-40B視頻信號防雷器，及電源防雷器。

3、電站接地系統

避雷針及避雷帶的接地應使用獨立地網。電源及控制部分可共用一地網。

整個系統內的設備外殼，電纜屏蔽層均需良好接地。

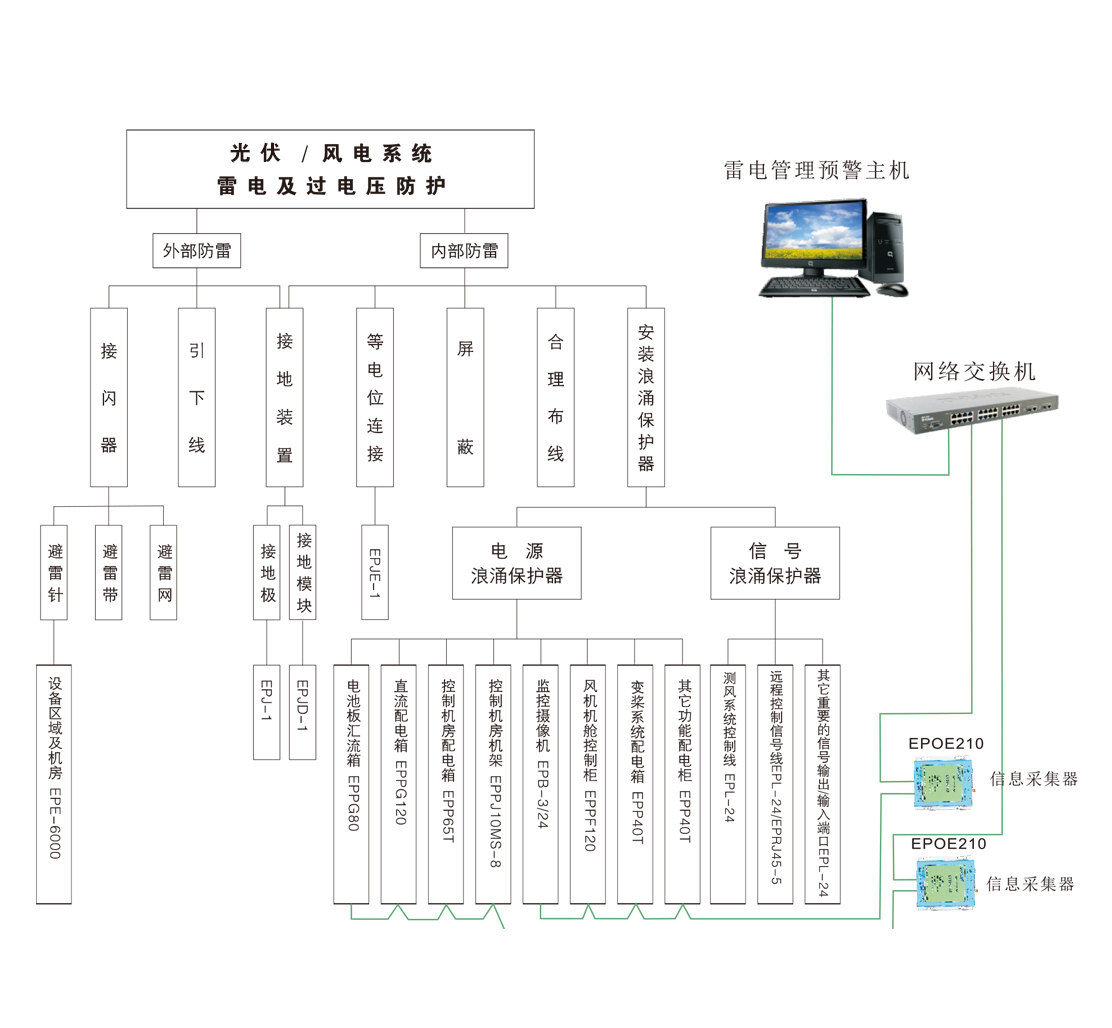

三 、防雷示意圖示意圖：
