1.1 雷電的危害
雷擊災害是最嚴重的自然災害之一，它能釋放出巨大的能量、具有極強的破壞力。隨著現代電子技術的不段發展，各種高、精、尖的電子設備不斷推廣和普及應用，監控系統廣泛應用于各類場所中，由于這些系統的電子設備內部結構高度集成化，耐過電壓、耐過電流的水平極低，避雷針對這些電子設備的保護收效甚微，因而極易遭受雷電流的沖擊而損壞，輕者使設備終端接口損壞、通信中斷、數據丟失、信息無法傳遞等；重者使設備主機損壞，致使系統癱瘓，工作無法進行。因此，為了使監控系統正常運作，防止雷擊帶來的損失，有必要對監控系統的抗直擊雷和浪涌過電壓（雷電過電壓、操作過電壓）采取綜合防護措施。
雷電的破壞作用主要是雷電流引起的，其危害基本上可分為三種類型：一是直擊雷的作用，即雷電直接擊在建筑物或設備上發生熱效應作用和電動力作用；二是雷電的二次作用，通常稱為雷電感應，即雷電流產生的靜電感應作用和電磁感應作用；三是雷電對架空線路或金屬管道作用，產生高電位，所產生的雷電波可能沿著這些金屬導體、管道，特別是沿天線或架空電線引入室內，從而造成設備損壞或人員傷亡事故。
§1.2 雷電的特點
雷電帶有隨機性、局域性、分散性、突發性、瞬時性及三維性。這些鮮明的特點，一方面使得對它的深入了解有了難度，另一方面也較難引起社會的關注。有的雷電是由于人們對其不了解及疏忽而造成的，因為雷害對某一點而言概率極低，往往是百年一遇或更少，大多數人對此不在意或抱有僥幸心理，這些都造成了潛在的隱患。
§1.3 雷害的分類及雷擊途徑
雷害途徑主要分為直擊雷、雷電感應和雷電波侵入。
①直擊雷：雷電直接擊在建筑物上，產生電效應、熱效應和機械力等混合力的作用，使建筑物產生實質性損壞，以及引起人員傷亡和財產損失等；
②雷電感應：雷云之間或雷云對地之間的放電而在附近架空線路、埋地線路（電源線路、信號線路等），金屬管道或類似的傳導體上發生靜電感應作用和電磁感應作用產生感應過電壓，該電壓通過導體傳送到設備間接摧毀微電子設備。感應雷擊對微電子設備，特別是通訊設備、自動傳輸系統、電子計算機網絡系統和監控設備的危害最大，據資料顯示微電子設備遭雷擊損壞，80％以上是由感應雷引起。
③雷電波侵入：雷電對架空線路或金屬管道作用，產生高電位，所產生的雷電波可能沿著這些金屬導體、管道，特別是沿天線或架空電線引入室內，從而造成設備損壞或人員傷亡事故。
1.4現代防雷體系包含哪些方面的內容
現代防雷體系是在傳統防雷技術的基礎上充實了針對以信息系統為對象的室內防雷內容而形成的?，F(xiàn)代防雷體系的要點是：在分析雷害途徑的基礎上，劃分不同層次的防雷區域，采取攔截、分流、接地、等電位連接、屏蔽和布線等六方面進行防護措施，全方位、多層次，統籌安排，綜合治理，使之大幅度的提高外部建筑物和室內信息系統的防雷可靠性。
二、防雷設計原則

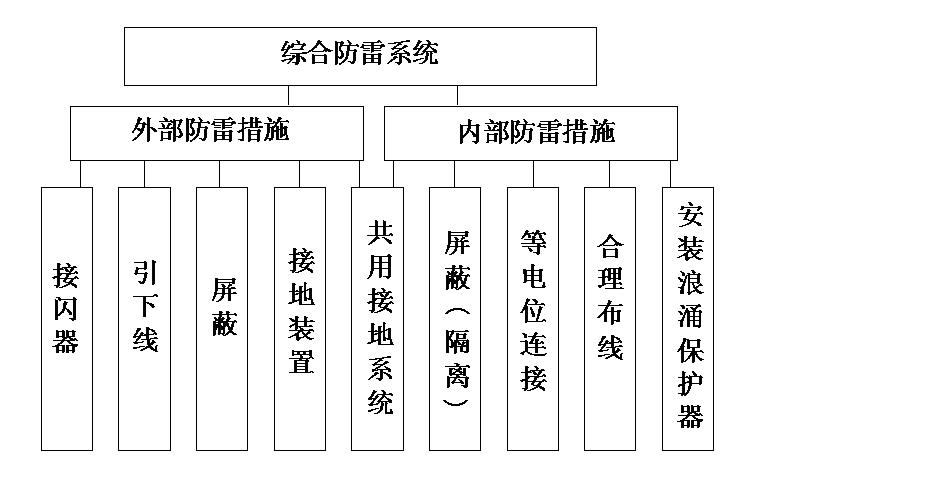

一個完整的防雷系統主要包括外部防護（直擊雷防護）和內部防護（雷電感應、操作過電壓等防護）兩部分組成，強調全方位防護，綜合治理，層層設防的原則，把防雷看作是一個系統的工程。其中，外部防護主要是針對建筑物本身以及其他與建筑物相連的外部設施，通過安裝避雷針、避雷帶（網）實現直擊雷防護；內部防護主要是供配電系統及電子設備的防護，除最基本的等電位連接和屏蔽等措施外，還必須安裝電涌防護器（SPD）。

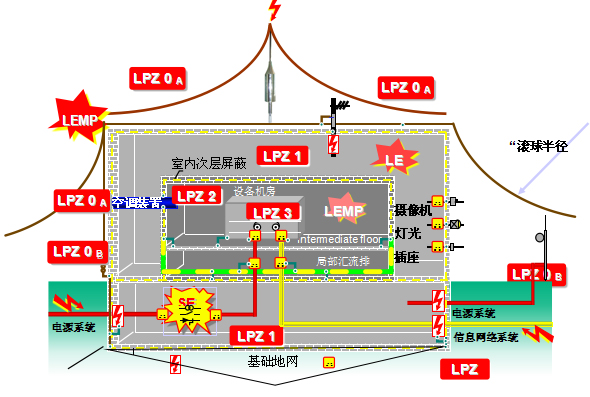

根據GB 50057-94（2000版）和IEC 61312-1的標準，從EMC（電磁兼容）的觀點來看，由外到內可分為幾級防護區，如圖所示：
LPZOA區：本區內的各物體都可能遭到雷擊和導走全部雷電流；本區內的電磁場強度沒有衰減。
LPZOB區：本區內的各物體不可能遭到大于所選滾珠半徑對應的雷電流直接雷擊，但本區內的電磁場強度沒有衰減。
LPA1區：本區內的各物體不可能遭到雷擊，流經各導體的電流比LPZOB區更小；本區內的電磁場強度可能衰減，這取決于屏蔽措施。
LPZn+1后續防雷區：當需要進一步減小流入的電流和電磁場強度時，應增設后續防雷區，并按照需要防護的對象所要求的環境區選擇后續防雷區的要求條件。
注：n=1、2…
防護措施的制定首先要查明所有需要防護的電子設備和防護區，以及對設備所需防護的等級水平進行評估。然后選擇合適的放電泄流裝置，建立一個電位補償系統并確定正確的安裝布線地點。

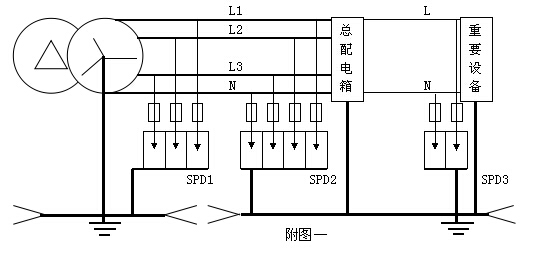

對于供電系統浪涌引起的瞬態過電壓（TVS）保護，一般采用開關型或壓敏型浪涌保護器（SPD）分級保護，從供電系統入口（變壓器低壓側）開始逐步進行浪涌能量的吸收，對瞬態過電壓分階段抑制。在變壓器低壓側電源輸入端并聯安裝標稱放電電流In≥15kA（10/350μs）開關型浪涌保護器或In≥50kA（8/20μs）限壓型浪涌保護器作為第一級保護；在第一級保護區之后的各分區交界處或分配電箱處并聯安裝標稱放電電流In≥20kA（8/20μs）限壓型浪涌保護器作為安裝二、三級浪涌保護器；直流配電系統中根據線路長度和工作電壓選用In≥10kA適配的SPD。
對于設備柜、配電箱空間不足或室外設備等電源線路防護，可選用電源防雷箱；機房配電箱、UPS前端或重要場所孤立設備的保護，選用兩級電源防雷箱。
三、防雷設計依據
§3.1 規范依據
《建筑物防雷設計規范》 GB50057-94（2000版）
《建筑物電子信息系統防雷技術規范》 GB50343-2004
《民用建筑電氣設計規范》 JG J/T 16-92
《智能建筑設計標準》 GB/T50314-2000
《電子設備雷擊保護導則》 GB7450-87
《防雷器材指標要求》 GB11032-89
《電子計算機機房設計規范》 GB50174-1993
《低壓配電設計規范》 GB50054-1995
《雷電電磁脈沖的防護》 IEC61312
3.2 防雷技術技術標準有哪些
依據《建筑物電子信息系統防雷技術設計手冊》第九章、建筑物電子信息系統防雷與接地設計，第三節、電源防雷設計原則：從交流電力網高壓線路開始，到信息設備直流電源入口端，信息系統電源自身除應根據其防雷電磁脈沖保護等級采用分級協調的防護之外，還應與信號系統的防雷、建筑物的防雷、建筑物及設備的接地以及系統電磁兼容要求協調配合；信息設備交流配電系統的接地方式，當采用TN制時，應采用TN-S系統供電；信息系統的低壓配電系統應根據信息系統雷擊電磁脈沖保護等級進行驗算，當不能滿足設備的耐浪涌過電壓能力時，應裝設相應的電涌保護器。
依據GB50057-94（2000版）《建筑物防雷設計規范》第六章、防雷擊電磁脈沖；第三節、屏蔽、接地和等電位連接第6.3.4條要求：所有進入建筑物的外來導電物均應在LPZ0A區或LPZ0B區與LPZ1區的界面處做等電位連接；信息系統的各種箱體、殼體、機架等金屬組件應建立一等電位連接網絡，并與建筑物的共用接地系統連接。內部金屬裝置與等電位連接帶之間的連接導體采用銅材時,最小截面積為6mm2,采用鋁材時, 最小截面積為10mm2,銅或鍍鋅鋼等電位帶的截面積不應小50mm2。且依據GB50343-2004第4節、5.4.1條、5.4.5條、6.5.1、6.5.3等之規定
