七月炎熱，出差的頻率當屬易龍電氣工程部。這不，工程小分隊受客戶委托—位于角洞岙隧道出/入口監控設施（含攝像機、門架式情報板）經常遭受雷擊損壞，來到S19甬臺溫復線高速公路（寧波段）進行防雷勘測。

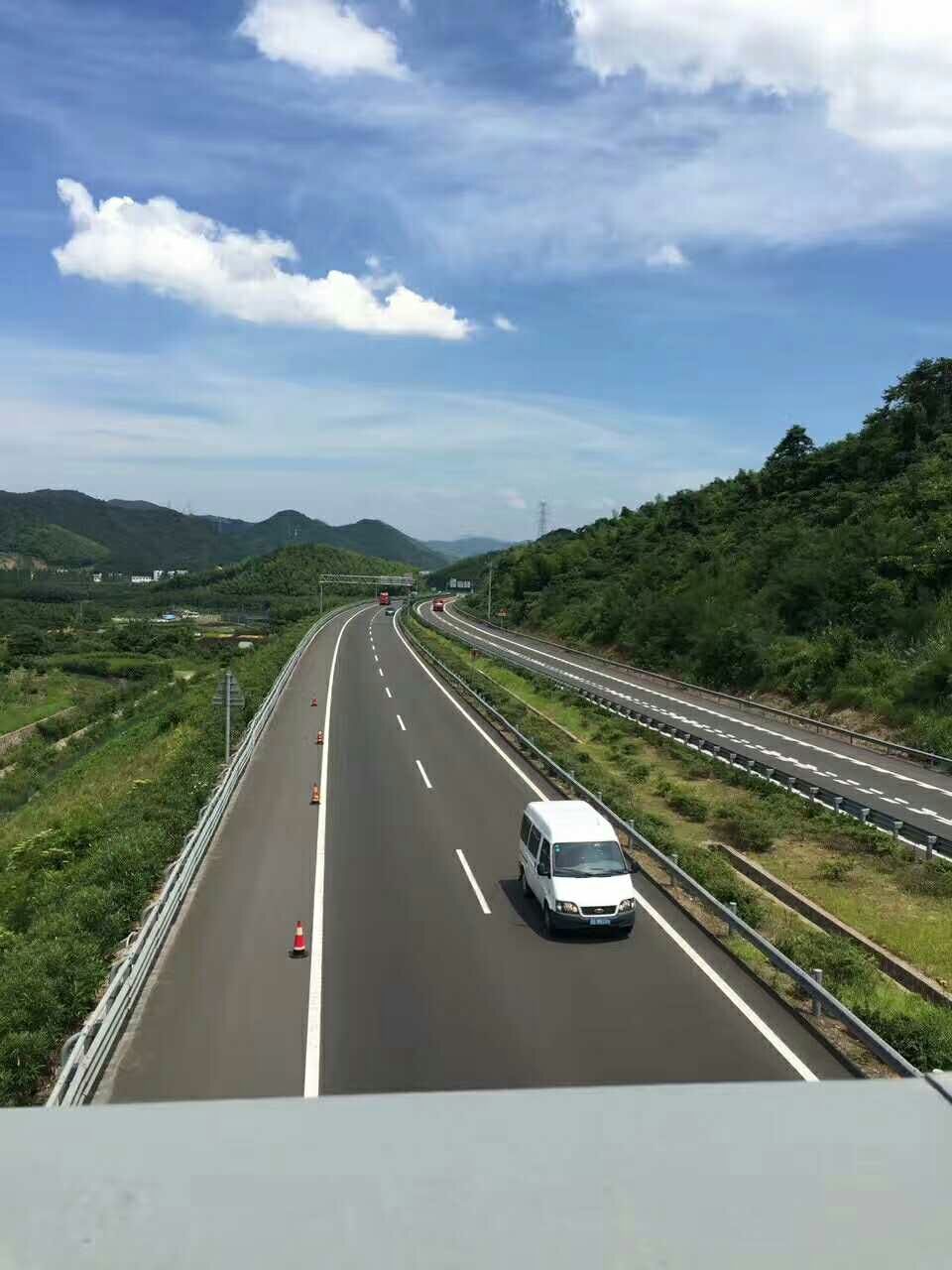

S19甬臺溫復線高速公路（寧波段）

這是一個典型的高速公路防雷案例，易龍電氣從事防雷十七年，高速公路防雷亦是行業標桿。這次我們就分享一下這個案例，希望給到施工方借鑒和參考。

一、隧道出入口環境分析

根據現場勘探，角洞岙隧道位于寧波鄞州區橫溪鎮與東錢湖鎮交界處，呈北西向展布，設計行車速度為100km/h。本隧道地處我國東部沿海地區，在角洞岙隧道進/出口附近均有水庫，沿線上空都較接近地方高壓電力線，所在地形的最高海拔410.2m，最低海拔0.8m，相對高差409.4m，屬丘陵地貌，并屬亞熱帶季風氣候區，具明顯的海洋氣候特征，雨量充沛，夏秋季受臺風、雷電災害性天氣影響頻繁。

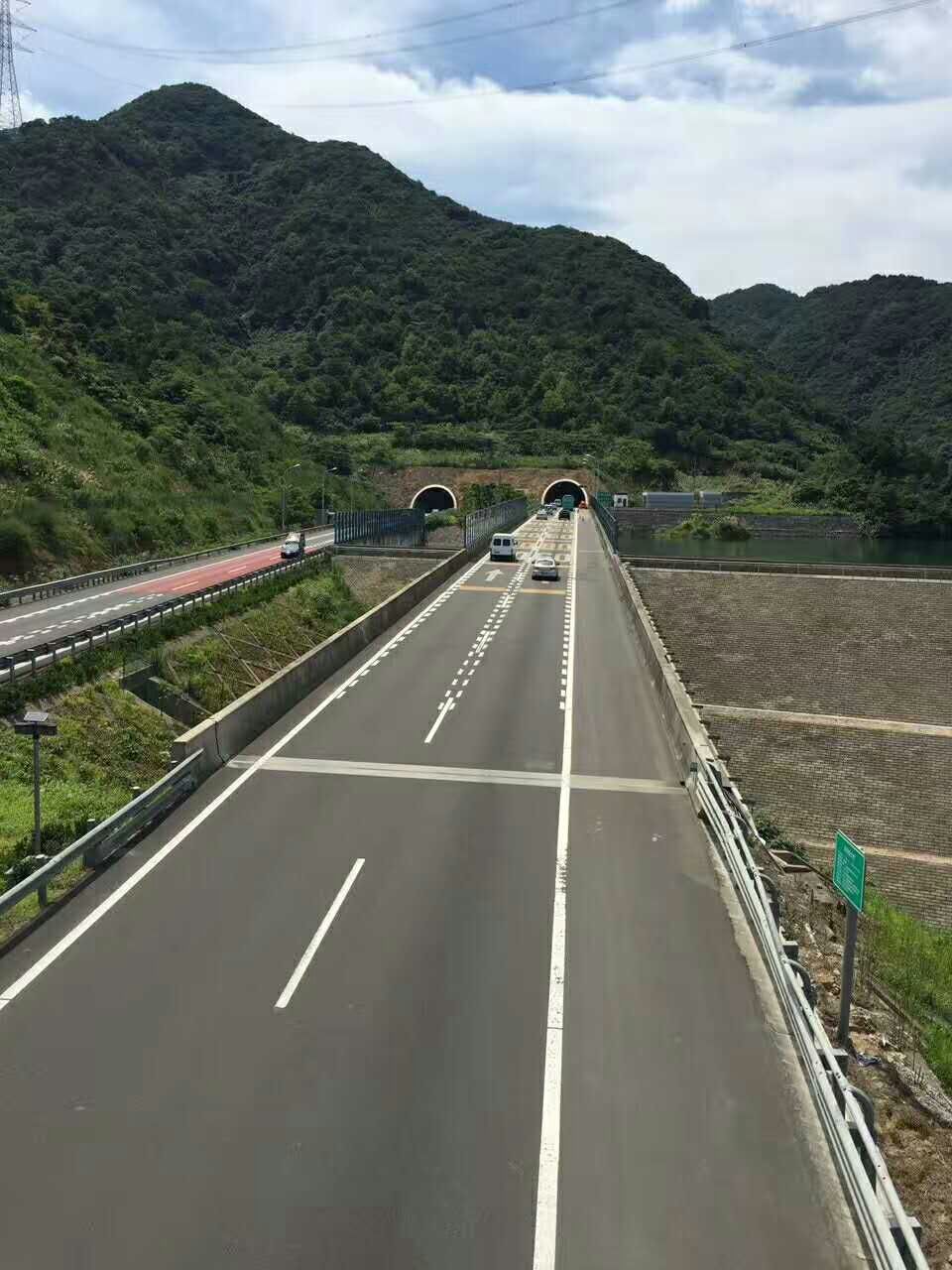

角洞岙隧道出/入口

二、設備遭雷擊原因分析

通過觀察我們知道，隧道出/入口的攝像機和門架式情報板裝設于距隧道口以外100米～300米處，其設備電源線路、通信線路均穿PP管沿防護欄側引致隧道口內控制箱內，在各設備線路兩端均裝有電源浪涌保護器（標稱放電電流In=40KA）和信號浪涌保護器(標稱放電電流Isc=5KA)，并在攝像機立桿頂部和門架上裝有接閃桿，其引下線均以設備支架（攝像機立桿、情報板門架）為泄流通道，設備的電源線和通信線的敷設均貼近支架壁。

工程小分隊用ELC-1多要素綜合防雷測試儀分別測量了情報板門架、門架上接閃桿、設備的接地線、攝像機立桿和監控箱內PE線接地電阻，得出接地電阻值差異明顯。結合高速公路特殊場所，我們歸納出以下幾條原因

1）高速公路通信系統具有線長、面廣等特點，既有強電設備，又有大量的監控、通信、傳感等弱電設備，外場設備遍布全路段，曠野區域往往有突出的設備點，電力線路往往要翻山越嶺，通信和控制線路經常需要穿越復雜的地質層面，這些都易遭雷擊或受到雷電感應。

2）施工中接地的要求也不統一，致使同一個區域有多個接地點，接地電阻值也大小各異，由此產生電位差，致使地電位反擊侵害。

3）雷云對大地（山體）及附近的建（構）筑物（如：洞口配電房頂上的接閃帶、高桿燈、門架和攝像機立桿上的接閃桿、上空高壓線或附近裸露的其他金屬導體）發生閃擊時，其周圍形成強大的瞬變磁場，對附近滿足遠場或近場條件的線纜形成耦合或輻射，使區域內的各類線纜遭受感應而產生感應過電流/感應過電壓，從而沿著線纜傳輸?shù)皆O(shè)備，致使設備端口損壞；

4）情報板和攝像機立桿上的接閃桿接閃雷電時，直擊雷防護系統的引下線的周圍形成強大的瞬變磁場，同時接閃桿與金屬門架和攝像機立桿間又沒做絕緣處理，因此在金屬門架和攝像機立桿上帶有強電流，而且引下線（攝像機金屬立桿和情報板支架）與設備的控制線、電源線等各種線纜大多平行布設，甚至直接貼近引下線泄流通道，將使線纜最大程度地感應而產生感應電流，從而沿著線纜傳輸?shù)皆O(shè)備端口損壞設備；

5）設備線路敷設環境復雜，線路經過區域可能有多個接地點，當其中某一個接地點對大地泄放電流時，若經過該區域的線路沒有屏蔽措施，極易在線路上感應過電流/過電壓，因此沿線線路傳輸?shù)皆O(shè)備端口，致使設備損壞。

6）處于雷云和大地之間的輸電線路（電纜線、通訊信號線等）或其他導體，由于電場作用感應出與雷云性質相反的大量電荷，當雷云間放電時，云與大地間的電場突然消失，輸電線路（電源線、通訊信號線）或?qū)w上的電荷來不及立即流散，在其上端產生高電位的雷電流（5KA～40KA）超出浪涌保護器預期承受的雷電流，因此擊串浪涌保護器，致使設備損壞。

三、解決方案

根據以上雷擊分析，易龍電氣工程專業組綜合業主單位和施工方需求，于施工后第二天就把完整的方案給到S19甬臺溫復線寧波段施工方。從現場勘測到完成方案，雖說只有48小時，但是我們的工作還在繼續，持續關注并解決高速公路防雷難題是我們易龍電氣一直在做的事情。
